Protišmykové podlahové rošty

Použitie protišmykových roštov
Protišmykové prevedenie roštov sa využíva na miestach s náročnými prevádzkovými podmienkami spôsobené olejom, mastnotou, vlhkosťou, ľadom z dôvodu zvýšeného nebezpečenstva pošmyknutia a vzniku úrazu.
Protišmykové rošty sa predpisujú hlavne pre rampy – šikmé plošiny so sklonom od 6° do 10º.
Rošty majú vrúbkovanú protišmykovú úpravu na nosných páskach
Konštrukcia, rozmer oka, typ nosnej pásky a rozmery XSP roštov sú rovnaké ako pri zváraných SP roštoch.
Protišmykové rošty označujeme písmenom X pred označením jednotlivých typov roštov.

Podľa triedy protišmykovosti a predpisu BGR 181 rozdeľujeme rošty do niekoľkých tried protišmyku R10 až R13.
Štandardné rošty typu SP a P patria do triedy R10.
Protišmykové rošty XSP zaraďujeme do triedy R11,
Protišmykové rošty XP Typ 2 zaraďujeme do triedy R11,
Protišmykové rošty XP Typ 3 zaraďujeme do triedy R12,
Protišmykové rošty XP Typ 4 zaraďujeme do triedy R11.

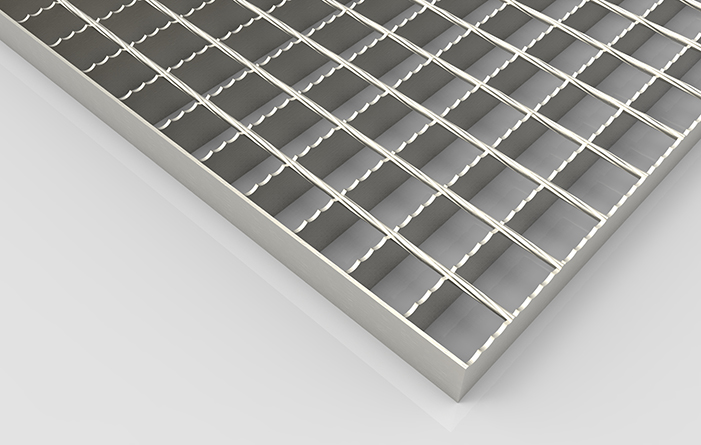

Protišmykové zvárané rošty typu XSP
Rošty majú vrúbkovanú protišmykovú úpravu na nosných páskach
Konštrukcia, rozmer oka, typ nosnej pásky a rozmery XSP roštov sú rovnaké ako pri zváraných SP roštoch.

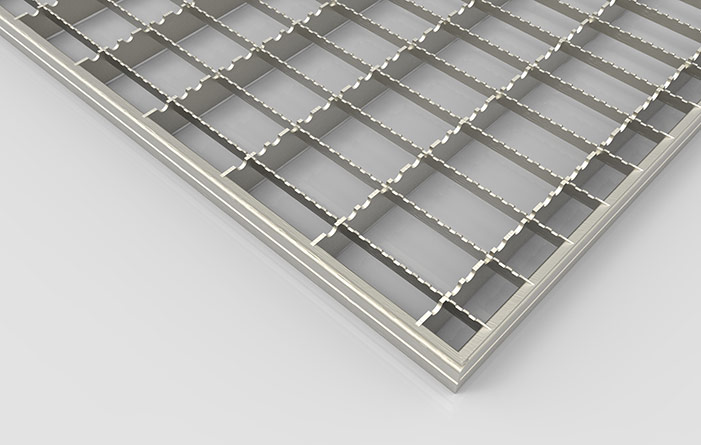

Protišmykové lisované rošty typu XP

Na požiadanie sa vyrába vrúbkovanie ostré (zub píly)

Vyrábajú sa v niekoľkých variantách.
Typ 2 rošty majú štandard protišmykovú úpravu len na nosnej páske
Typ 3 rošty majú štandard protišmykovú úpravu na nosnej páske aj na nenosnej páske
Typ 4 rošty majú štandard protišmykovú úpravu len na nenosnej páske
Konštrukcia, rozmer oka, typ nosnej pásky a rozmery XP roštov sú rovnaké ako pri lisovaných P roštoch.

Protišmykové plné rošty môžu mať protišmyk len na jednej páske.

Tabuľka zaťaženia protišmykových roštov XSP a XP
V dôsledku oslabenia prierezu materiálu nosnej pásky roštov je potrebné úmerne znížiť hodnoty zaťaženia, ktoré sú uvedené v tabuľkách zaťaženia pre nezúbkované (hladké) SP aj P rošty.
Nosnosť protišmykových roštov Typu 1, Typu 2, Typu 3 a Typu 4 je znížená o cca. 20% pre rošty s nosnou páskou výšky 25 – 40mm a o cca. 10% pre rošty s nosnou páskou výšky 50 po 80mm.
Priehyb protišmykových roštov je znížený 15% pre rošty s nosnou páskou výšky 25 až 40mm a o 5% väčší pre rošty s nosnou páskou výšky 50 po 80mm.

Pri naklonenej plošine a pri lávke pre peších so stúpaním od 10º do 24º sa musia použiť protišmykové rošty s protišmykovými lištami, ktoré sú privarené k roštom za sebou v odporučenej vzdialenosti cca rovnej dĺžke jedného kroku.

Podľa predpisu BGI 701 pre lávky- šikmé plošiny odporúčame :
Sklon do 6° – rošty bez protišmykovej úpravy
Sklon od 6° do 10º – rošty s protišmykovou úpravou
Sklon od 10º do 24º – rošty s protišmykovou úpravou + protišmykové lišty
Sklon od 24º do 45º – schodiskové stupne, alebo premostenie

T – vzdialenosti medzi protišmykovými lištami, cca 500 mm
b – šírka lišty 10-30 mm
h – výška lišty 5-20 mm
α – uhol sklonu plošiny od 10º do 24º

Podľa predpisu normy DIN 31 001 pre lávky so sklonom = šikmé plošiny sa odporúča:
Pre Sklon do 6° – štandardné rošty bez protišmykovej úpravy
Pre Sklon od 6° do 10º – rošty s protišmykovou úpravou
Pre Sklon od 10º do 24º – rošty s protišmykovou úpravou + pevne pripevnené protišmykové lišty
Pre Sklon nad 24º – schodiskové stupne s nášľ. hranou
